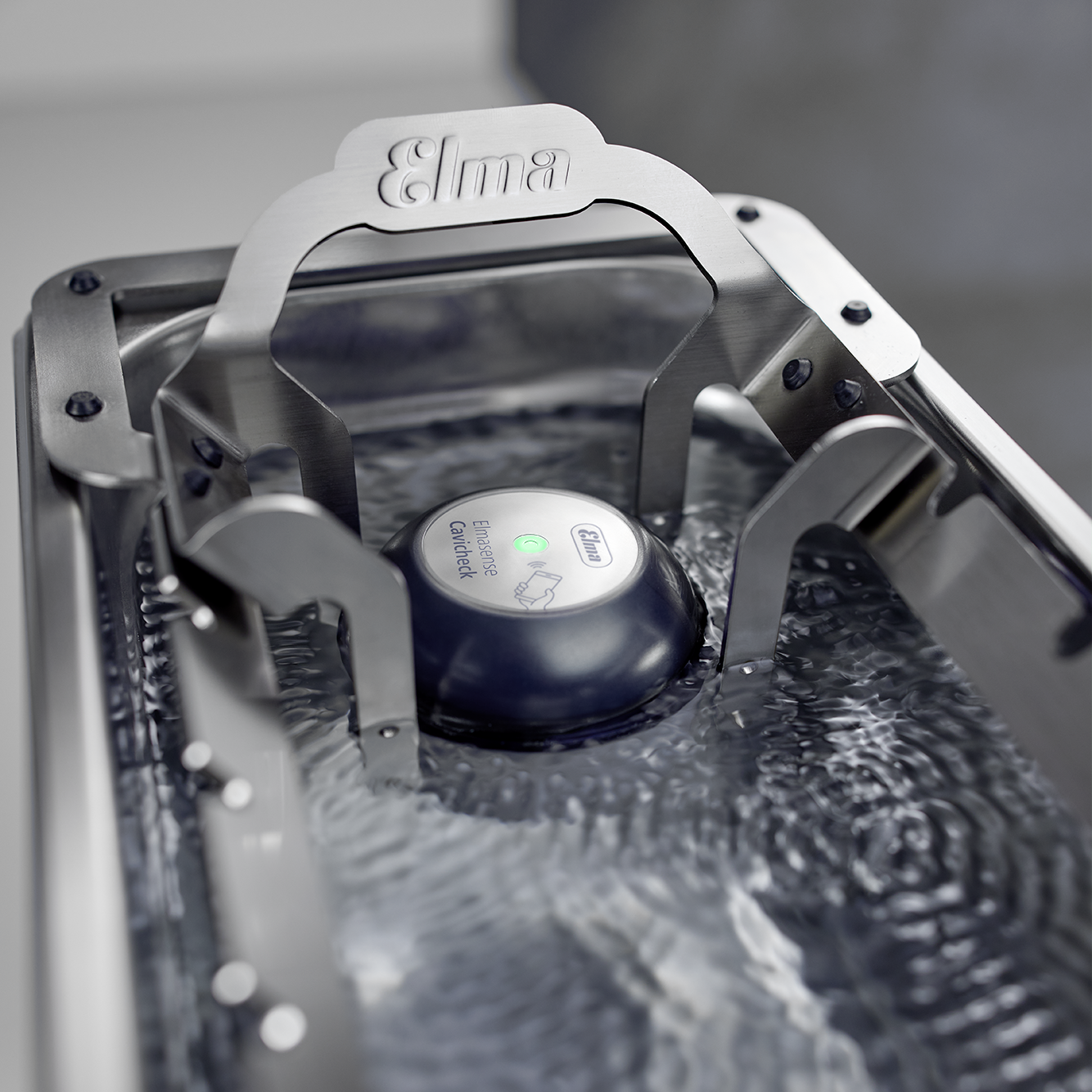

Skutečná naměřená data
Cavicheck měří hladinu kavitačního hluku přímo v ultrazvukové lázni. Výsledkem je opakovatelné hodnocení založené na reálných datech místo subjektivního odhadu.
Cavicheck
Elmasense Cavicheck
Kompaktní měřicí přístroj pro ověřování kavitační aktivity v ultrazvukových lázních. Elmasense Cavicheck poskytuje skutečná naměřená data, okamžitou kontrolu pomocí LED a digitální dokumentaci výsledků v portálu Elma Hub.
Nevíte si rady s výběrem? Zavolejte obchodníkovi.
Honza Bulák — obchodní zástupce · technologii vám předvedeme naživo v showroomu v Praze
Aplikační segmenty
Hlavní vlastnosti
Výsledek přímo pomocí LED
Po dokončení měření přístroj barevně signalizuje aktuální kavitační aktivitu. Zelená znamená dostatečnou, červená nedostatečnou úroveň.

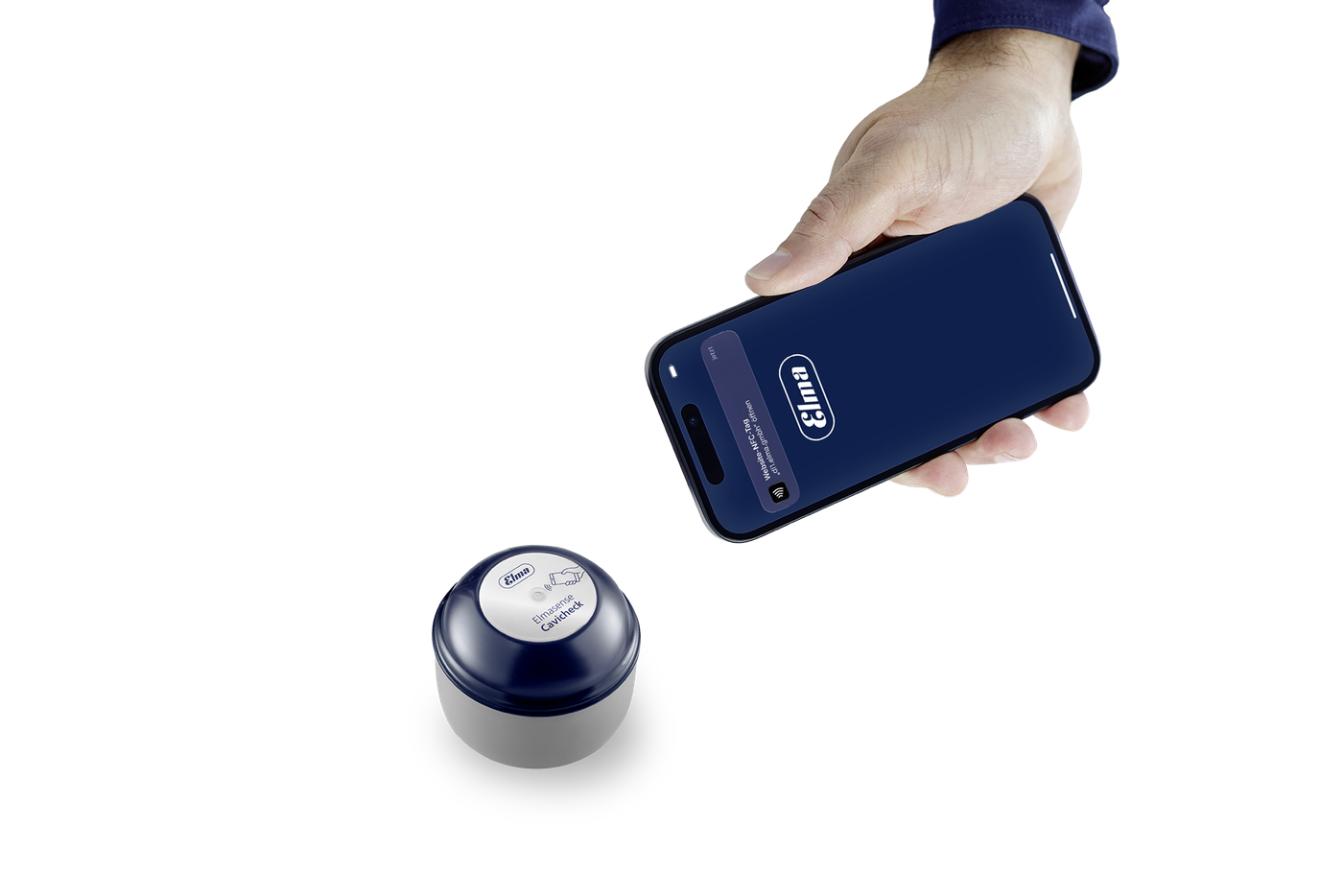

Přenos dat pomocí NFC
Naměřená data se přenesou do Elma Hub přiložením telefonu s NFC. Není potřeba instalovat samostatnou mobilní aplikaci.

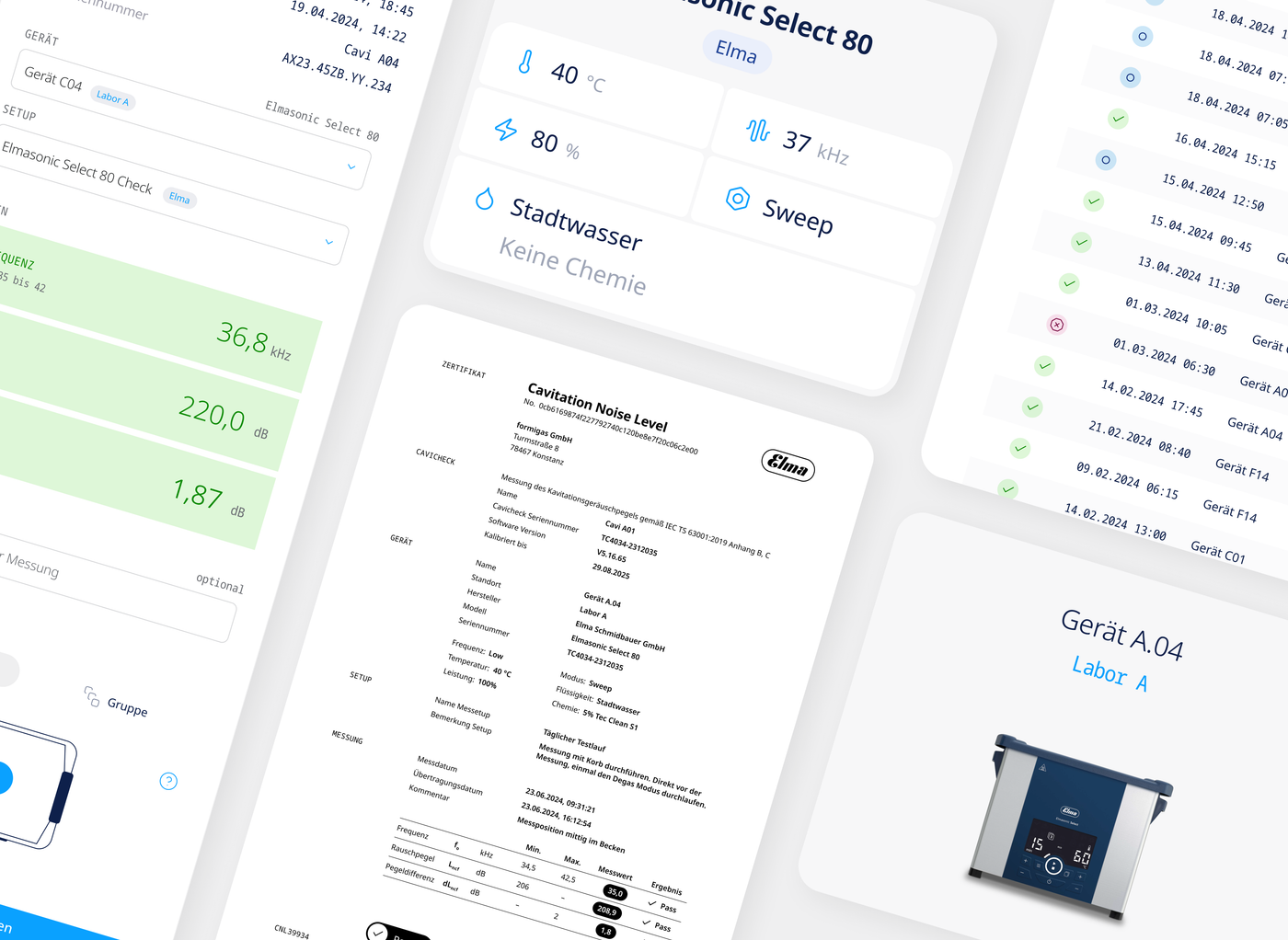

Digitální dokumentace
Elma Hub umožňuje výsledky vyhodnotit, přiřadit ke konkrétní lázni, archivovat a vytvořit certifikát pro systém řízení kvality nebo audit.
Provozní režimy
Měření 25–50 kHz
Pokrývá běžné frekvence ultrazvukových van.
Automatický cyklus

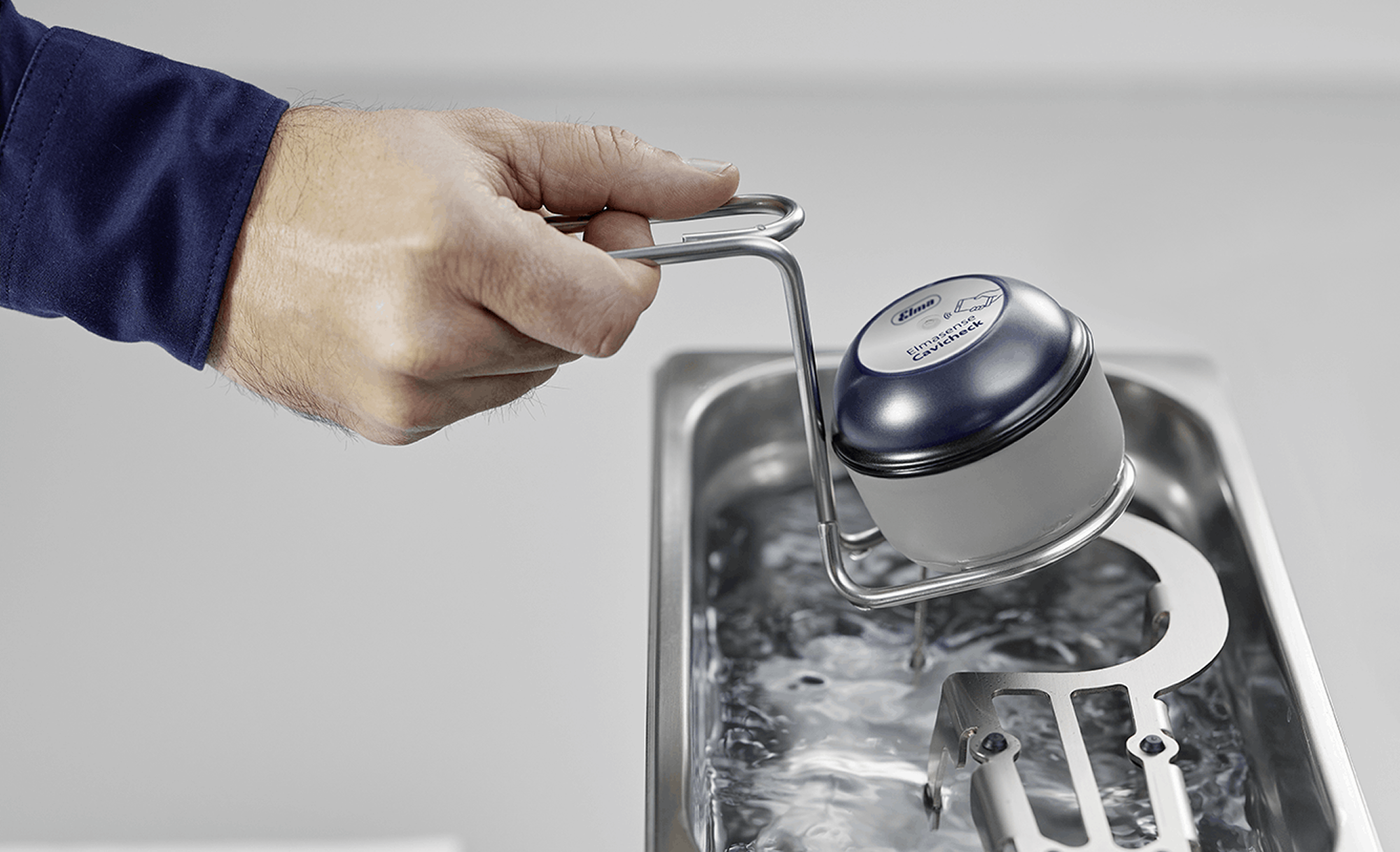

Cavicheck Lifter umístí přístroj do lázně, měření proběhne bez obsluhy.
NFC přenos do Elma Hub
Bezpečný přenos dat do digitálního portálu pro analýzu.
Pro koho je Cavicheck
Průmyslový audit
Pravidelná kvalifikace UZ van — soulad s ISO/IEC standardy. Vyhnete se nepříjemným kontrolám tím, že máte dokumentaci v Elma Hub vždy aktuální.
QC laboratoře
Reprodukovatelnost UZ procesu pro náročné aplikace — analytika, farmacie, polovodiče. Měření před každou kritickou sérií.
CSSD a sterilizace
Ověření kavitační účinnosti před každým nasazením. Klid pro pacienta i pro vás při kontrole.
Aerospace QC
VDA 19.1 compliance — dokumentovaná kvalifikace pro audity zákazníka (Boeing, Airbus). Cavicheck vám pro tyto audity dodá měřená data.
Technické parametry
| Parametr | Cavicheck | Cavicheck Set |
|---|---|---|
| Mechanika | ||
| Vnější rozměry(Ø × V mm) | 72 × 71 | 72 × 71 |
| Hmotnost(g) | 175 | 175 |
| IP krytí | 68 | 68 |
| Měření | ||
| UZ frekvence(kHz) | 25–50 | 25–50 |
| Nejistota měření(dB) | ± 1,5 | ± 1,5 |
| Provozní teplota(°C) | +20 až +65 | +20 až +65 |
| Komunikace | NFC | NFC |
| Soulad s normami | ||
| IEC/TS 63001 | ✓ | ✓ |
| VDA 19.1 | ✓ | ✓ |
| Rozsah dodávky | ||
| Cavicheck měřič | ✓ | ✓ |
| Mikrovlákno + magnetická krabička | ✓ | ✓ |
| Cavicheck Lifter | — | ✓ |
| Fixator Single 30–300 | — | ✓ |
Doporučená kalibrace 1×/rok nebo po 100 h provozu.
Art. č. Cavicheck (single): 1113882 | Cavicheck Set: 1144463.
Nevíte, jakou variantu Cavicheck?
Poradíme s výběrem konkrétní konfigurace pro váš provoz. Otestujeme váš vzorek a doporučíme optimální parametry.
Aplikační příklady
Konkrétní aplikace, kde se Cavicheck používá v praxi.
AutomotiveAerospaceStrojírenství
Ozubení a kavitační kontrola
Ozubená kola po broušení — odstranění brusné pasty a oleje. Kvalifikace ultrazvukového procesu měřením kavitace (Cavicheck) pro audit.
