OTEC SF Series

Vysoce výkonné proudové omílání pro rychlé a přesně řízené odjehlování, zaoblování hran, vyhlazování a leštění. SF Series dosahuje opakovatelných výsledků i v obtížně přístupných geometriích a umožňuje získat povrchy s drsností až Ra 0,01 µm.

Otestujeme váš díl zdarma

Nevíte si rady s výběrem? Zavolejte obchodníkovi.

Honza Bulák — obchodní zástupce · technologii vám předvedeme naživo v showroomu v Praze

+420 734 446 082 Poslat poptávku

Aplikační segmenty

Aerospace Automotive Nástrojárna Medical Strojírenství Potravinářství

Hlavní vlastnosti

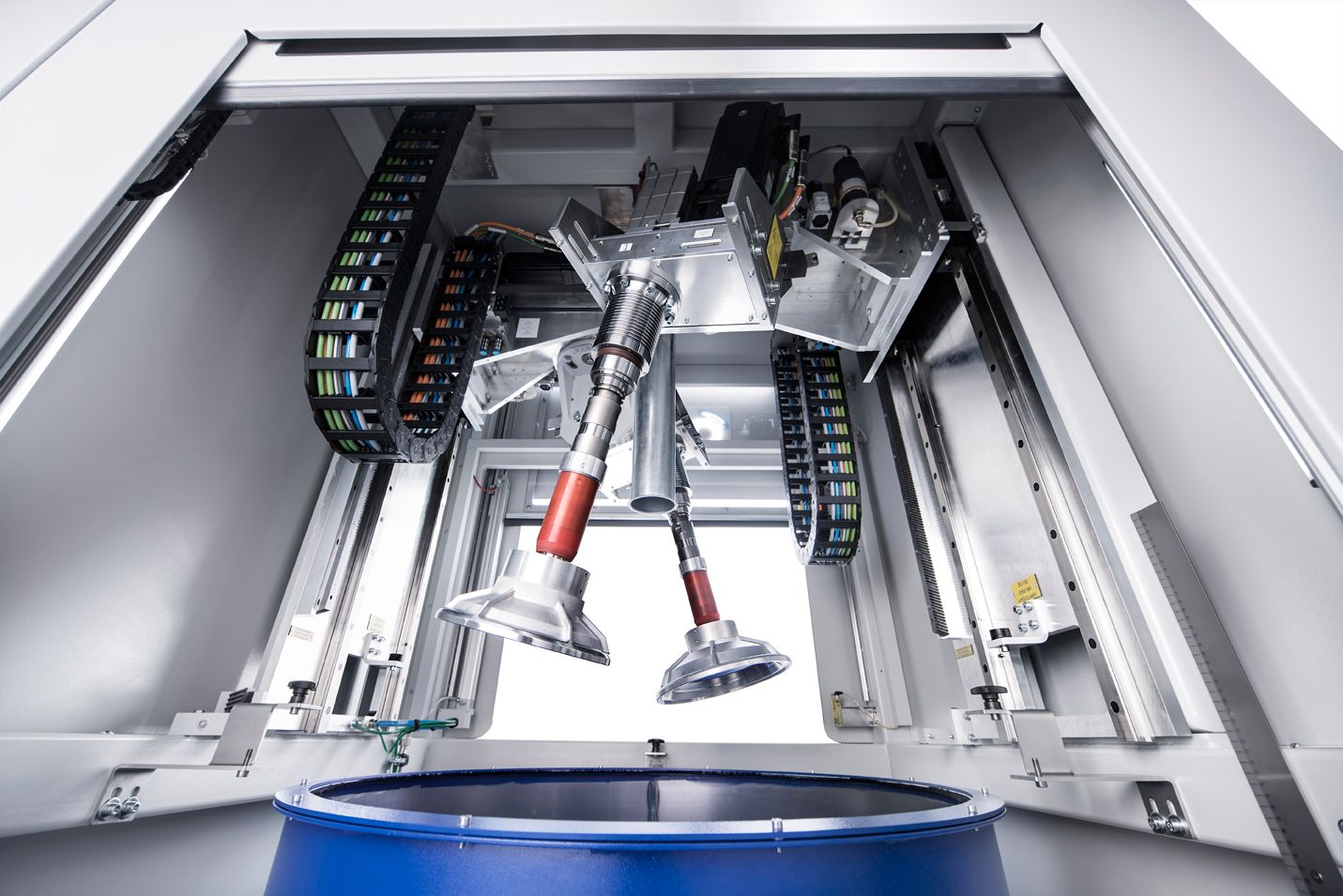

Extrémně krátké procesní časy

Vysoké procesní síly a rychlé proudění média umožňují opracovat povrch během několika minut. V některých aplikacích zvládne SF Series několik dokončovacích operací v jediném cyklu.

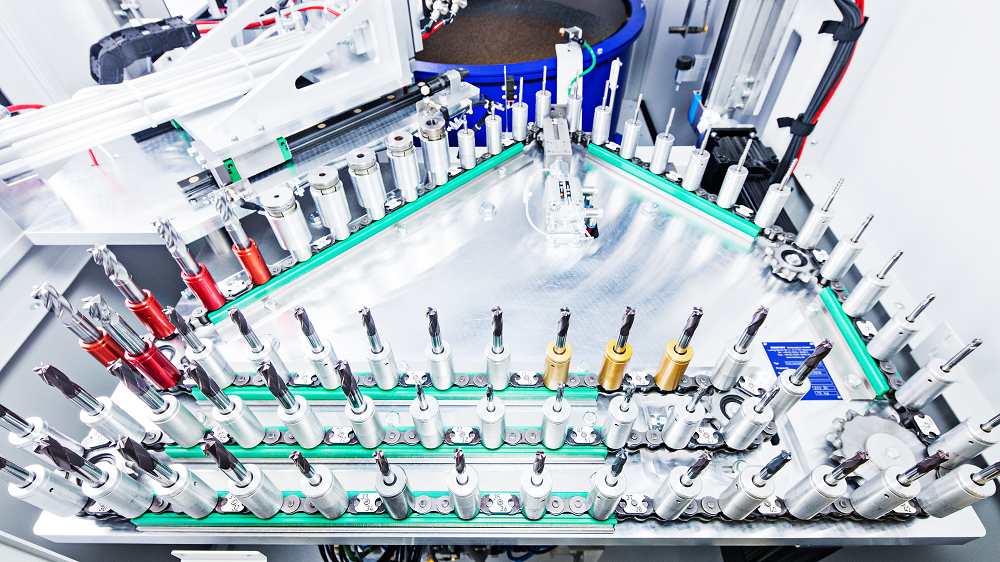

Přesně řízený úběr materiálu

Dráhově řízený pohyb umožňuje intenzivněji opracovat vybrané části součásti. Úběr materiálu lze kontrolovat v řádu mikrometrů bez nežádoucí změny kontur.

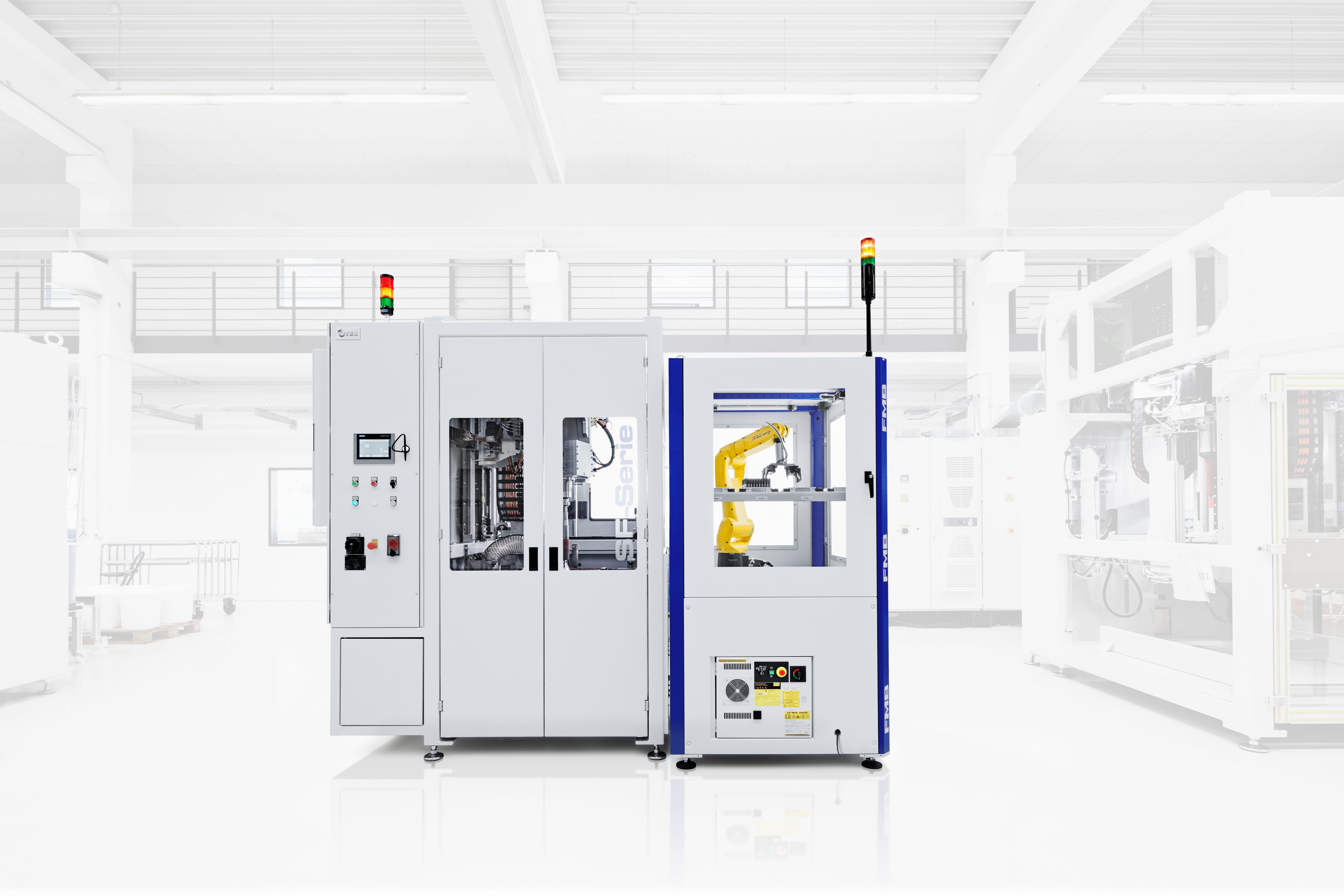

Povrchy až Ra 0,01 µm

Technologie dosahuje velmi hladkých povrchů i v malých drážkách a složitých geometriích. Je vhodná pro nástroje, turbínové lopatky i přesné komponenty.

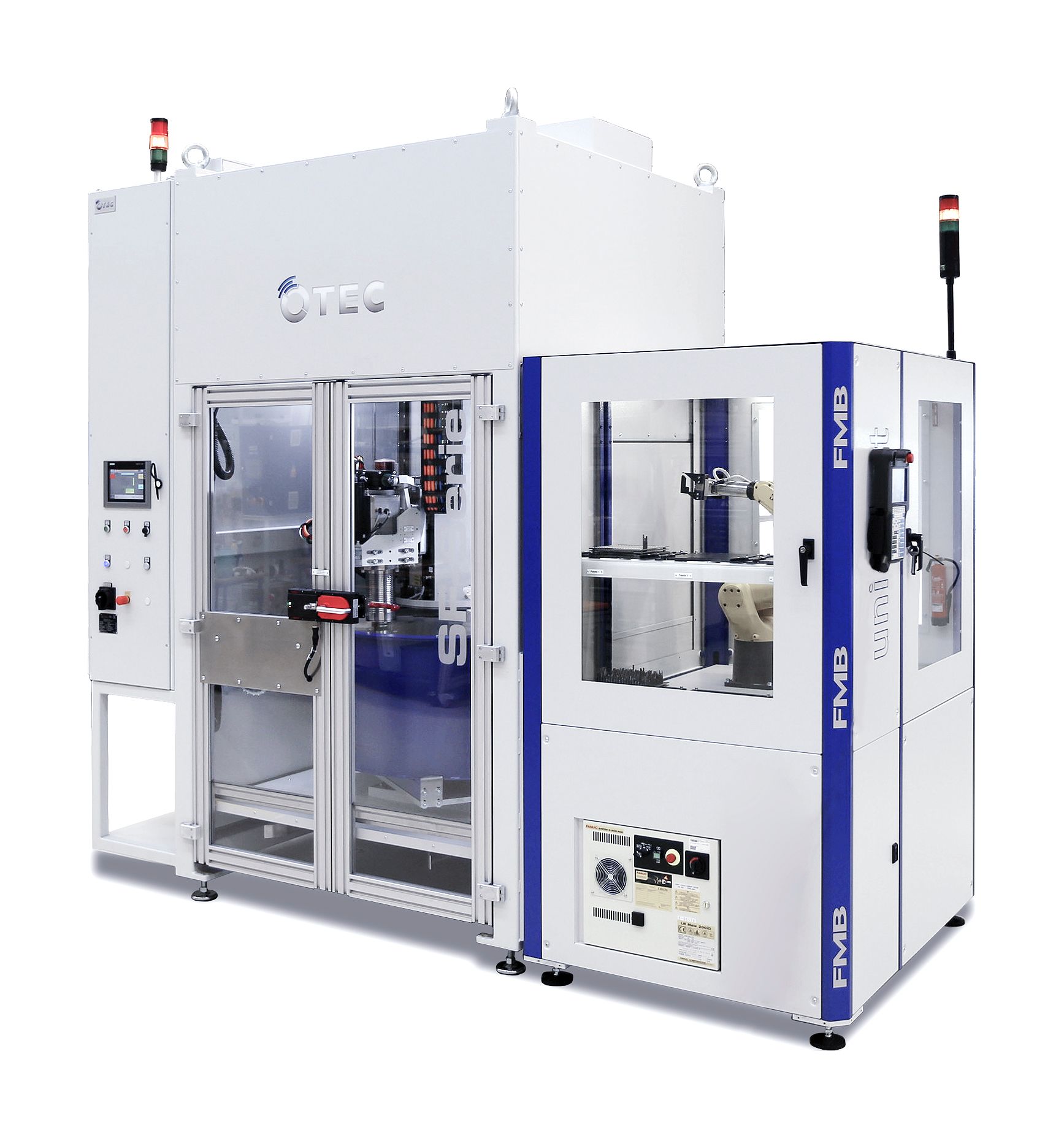

Od kusové výroby po automatizaci

Řada zahrnuje zařízení s manuálním vkládáním, plně automatizované systémy i provedení pro díly o hmotnosti až 200 kg. Proces lze přizpůsobit výrobnímu taktu i konkrétní geometrii.

Provozní režimy

Odjehlování

Intenzivní proudění média rychle odstraňuje otřepy z hran, otvorů a obtížně přístupných částí obrobku.

Zaoblování hran

Přesně řízený proces vytváří definované zaoblení břitů a funkčních hran bez poškození geometrie dílu.

Vyhlazování

Kontrolovaný úběr snižuje drsnost povrchu a zlepšuje jeho tribologické vlastnosti.

Leštění

Vhodně zvolená média umožňují dosáhnout velmi hladkého až vysoce lesklého povrchu.

PULSE FINISHING

Rychle se střídající pohyb mezi médiem a obrobkem výrazně zvyšuje intenzitu procesu a zkracuje dobu opracování.

Pro koho je SF Series + Pulsfinish

Výrobci řezných nástrojů

Pro definované zaoblování břitů vrtáků, fréz, závitníků, razníků a dalších přesných nástrojů.

Automotive

Pro dokončování vačkových hřídelů, ozubených kol, ventilů, vstřikovacích komponentů a dalších namáhaných dílů.

Aerospace

Pro turbínové lopatky, konstrukční součásti, podvozkové díly, blisky a kovové komponenty vyrobené aditivní technologií.

Strojírenská a energetická výroba

Pro velké, těžké nebo tvarově složité součásti vyžadující rovnoměrný a přesně opakovatelný povrch.

Technické parametry

Parametr	SF 1 78-ILS	SF X/1 78	SF X/1 105	SF 3/3 105	SF-HD (H-105)	SF-HP
Mechanika
Rozměry stroje(Š×H×V mm)	2850×1370×2460	1930×1430×2585	2560×1550×2820	2123×1980×3020	2110×1620×2820	na míru
Procesní nádoba(Ø × výška mm)	780×420	780×420	1050×500	1050×500	1050×500	výměnný kontejner
Způsob zakládání	aut. integrovaný	aut. nebo ruční	ruční²	automatický	ruční²	plně automatický
Napájení(V)	400	400	400	400	400	400
Řídicí napětí(V)	24	24	24	24	24	24
Obrobek
Počet držáků / dávka(ks)	1	1 až 2	2 až 5	3	1 až 2	až 2
Maximální průměr(mm)	20¹	150	230	150	300	900
Maximální délka(mm)	150¹	250	300	250	300	650
Maximální hmotnost(kg)	0,5	2	15	5	60³	200³
Otáčky vřetena (max.)(ot/min)	—	—	—	—	—	260
Standardní vybavení
Procesní buben (suchý nebo mokrý)	✓	✓	✓	✓	✓	✓
Dotykový panel Siemens S7 / HMI	S7	S7	S7	S7	S7	15″ HMI
Frekvenční měnič — plynulé otáčky	✓	✓	✓	✓	✓	✓
Automatická reverzace směru	✓	✓	✓	✓	✓	✓
Úhel obrobku nastavitelný(°)	25	25	25	25	25	0 až 35 (auto)
Pulsfinish® modul (volitelně)
Rotace obrobku (pulzně)(ot/min)	2 000	2 000	2 000	2 000	2 000	2 000
Relativní zrychlení(g)	40	40	40	40	40	40
