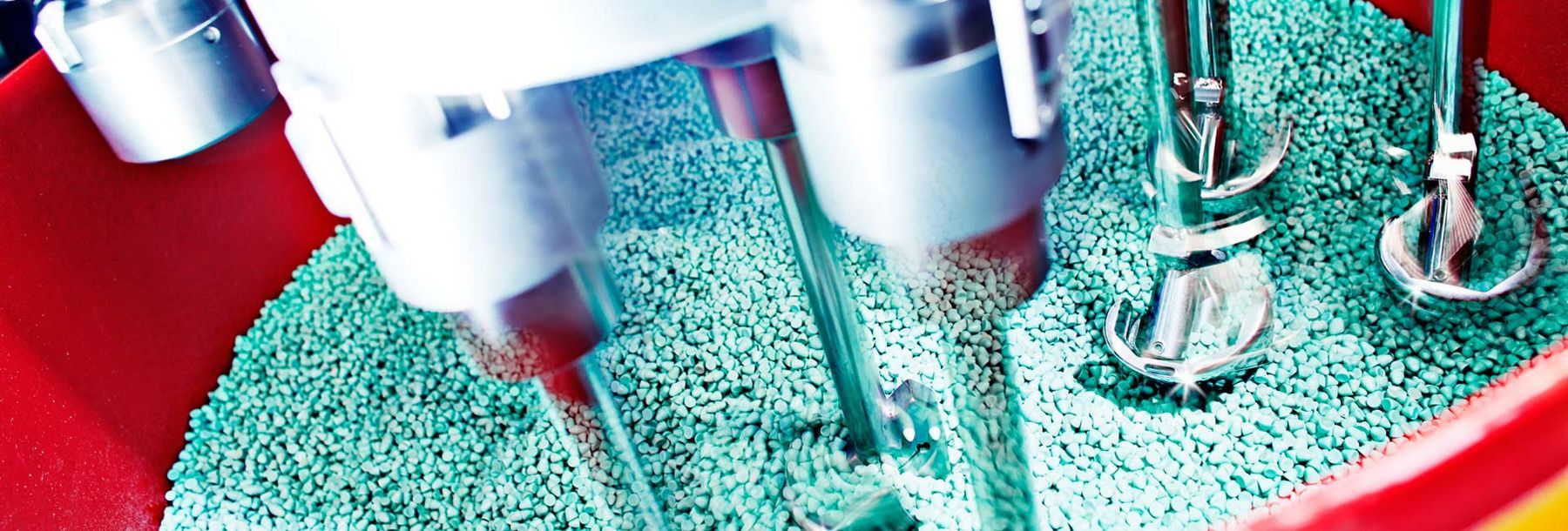

Bez vzájemného kontaktu dílů
Každý obrobek je upevněný v samostatném držáku. Během procesu se díly vzájemně nedotýkají, což chrání citlivé povrchy a přesnou geometrii.
DF Series
DF Series
Přesná povrchová úprava jednotlivě upnutých dílů bez jejich vzájemného kontaktu. OTEC DF-Series táhne rotující obrobky vysokou rychlostí procesním médiem a během několika minut je odjehluje, zaobluje, vyhlazuje nebo leští až do vysokého lesku.
Nevíte si rady s výběrem? Zavolejte obchodníkovi.
Honza Bulák — obchodní zástupce · technologii vám předvedeme naživo v showroomu v Praze
Aplikační segmenty
Hlavní vlastnosti

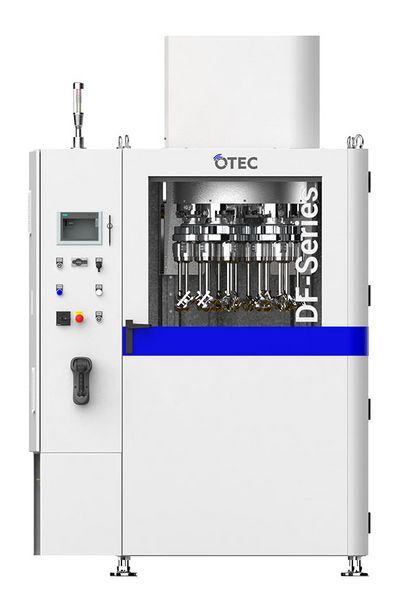

Povrch v kvalitě ručního leštění
Vysoký kontaktní tlak mezi rotujícím obrobkem a procesním médiem umožňuje odjehlování, broušení i leštění do vysokého lesku.
Provozní režimy
Odjehlování
Odstranění zbytkových otřepů a třísek z hran a povrchu usnadňuje další zpracování a bezpečnou manipulaci s dílem.
Zaoblování hran
Přesně definované zaoblení omezuje vznik sekundárních otřepů, vylamování hran a předčasné opotřebení nástroje.
Vyhlazování
Snížení drsnosti omezuje tření a opotřebení. Proces dokáže odstranit také kapky vzniklé při PVD povlakování.
Leštění
Vyhlazení a leštění funkčních ploch zlepšuje vzhled i technické vlastnosti dílu – například odvod třísek nebo životnost implantátu.
Pro koho je DF Series
Medical implantáty
Kolenní a kyčelní implantáty (knee/hip joints). Patentované držáky pro homogenní finální úpravu kontaktních ploch endoprotéz.
Nástrojárna — tvářecí a razicí nástroje
Lisovací matrice, kovací nástroje, tabletové tlakové razníky. Vyleštěná kontaktní plocha = lepší kvalita tablet a delší životnost.
Závitové řezné nástroje
Závitníky a profily — leštění snižuje řezné síly a opotřebení. Karbidové nástroje s hlubokým leskem v drážkách → lepší odvod třísek.
Klenotnictví
Šperky a vysoký lesk. Optimální výsledky s udržitelnou technologií.
Farmacie & potraviny
DF Pharma — compliance s nejpřísnějšími hygienickými standardy.
Technické parametry
| Parametr | DF 3/4 | DF 5/6 | DF 7/8 | DF 40 | DF 80 |
|---|---|---|---|---|---|
| Mechanika | |||||
| Rozměry stroje(Š×H×V mm) | 1415×1050×2500 | 1565×1155×2550 | 1740×1360×2680 | 1124×855×2030 | 1344×1100×2030 |
| Pracovní kapacita bubnu(l) | 80 | 114 | 200 | 60 | 95 |
| Maximální hloubka ponoru(mm) | 250 | 250 | 250 | 250 | 250 |
| Hmotnost(kg) | ~900 | ~1100 | 1700 | 322 | 530 |
| Napětí(V) | 400 | 400 | 400 | 230 | 230 |
| Výkon (dle konfig.)(kVA) | 7,5 | 11 | 15 | 2,5 | 3 |
| Pozice držáků(ks) | 3/4 | 5/6 | 7/8 | 3 | 5 |
| Obrobek | |||||
| Max. průměr obrobku(mm) | 250/210 | 250/210 | 250 | 250/210 | 250/210 |
| Max. hmotnost (s 3/4/6 head driven)(kg) | 2,0/1,5/0,5 | 2,0/1,5/0,5 | 2,0/1,5/0,5 | — | — |
| Max. průměr (3/4/6 head driven)(mm) | 90/85/55 | 90/85/55 | 90/85/55 | — | — |
| Speciální varianty | |||||
| HD (Heavy Duty) | ✓ | ✓ | — | — | — |
| Mokrý/suchý proces | — | — | ✓ | — | — |
| PHARMA (stainless, foodstuffs) | — | — | — | ✓ | ✓ |
Nevíte, jakou variantu DF Series?
Poradíme s výběrem konkrétní konfigurace pro váš provoz. Otestujeme váš vzorek a doporučíme optimální parametry.
Videa
Podívejte se na DF Series v provozu.
Přehrát video: DF-Series
DF-Series
Použito v praxi
Reálné aplikace a výsledky u zákazníků v praxi.
