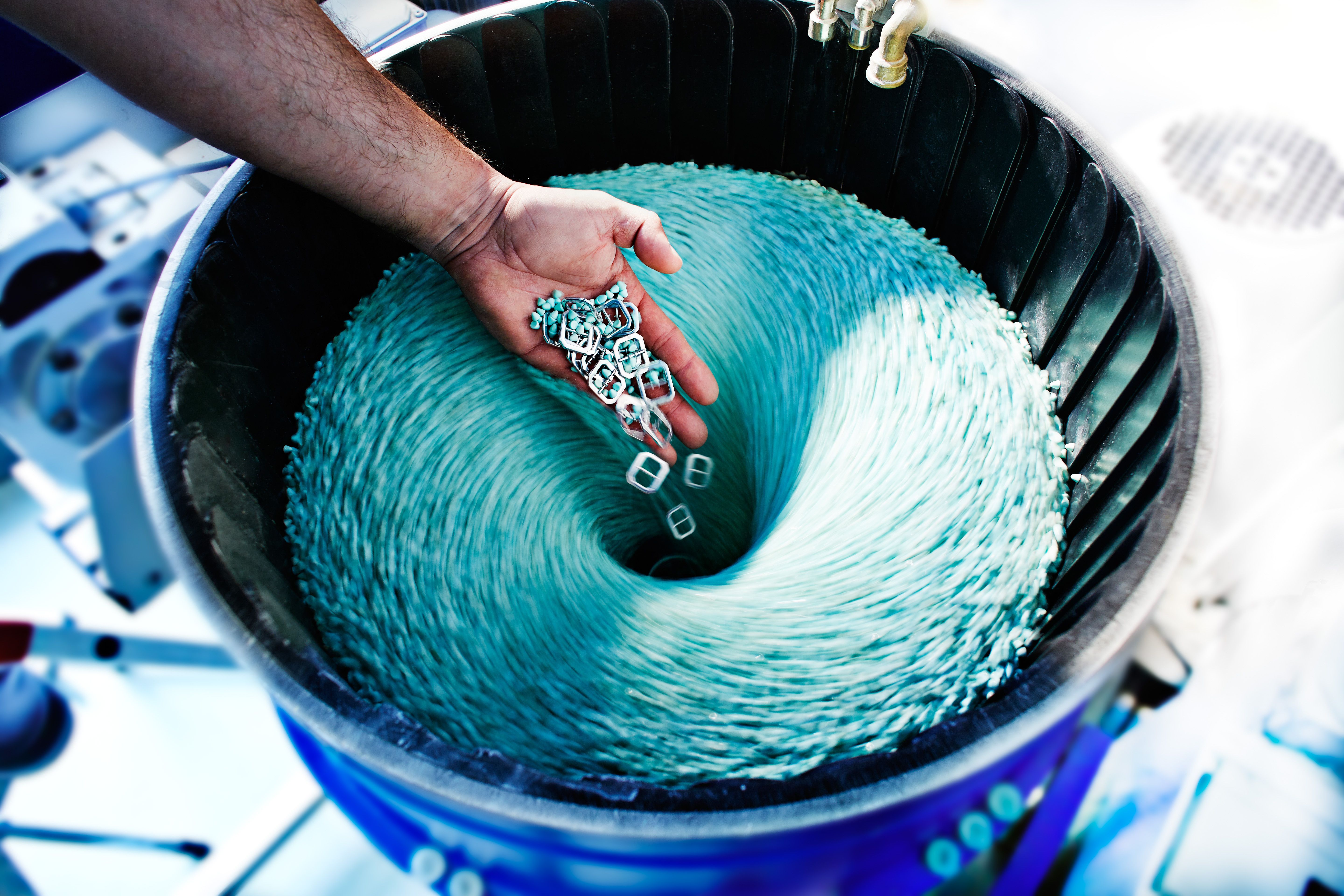

Až 20× účinnější proces
Rozdílné odstředivé síly působící na díly a procesní médium vytvářejí výrazně intenzivnější účinek než běžné vibrační omílání.
CF Series
CF Series — diskové odstředivé omílání
Modulární kotoučové omílací stroje pro rychlé a opakovatelné odjehlování, broušení, vyhlazování a leštění. CF Series dosahuje až 20× vyšší účinnosti než konvenční vibrační omílání a umožňuje zpracovávat i velmi malé a citlivé díly.
Nevíte si rady s výběrem? Zavolejte obchodníkovi.
Honza Bulák — obchodní zástupce · technologii vám předvedeme naživo v showroomu v Praze
Aplikační segmenty
Hlavní vlastnosti
Čtyři operace na jednom stroji
CF Series umožňuje odjehlování, broušení, vyhlazování i leštění. Změnou média a procesních parametrů lze jeden stroj využít pro různé požadované výsledky.

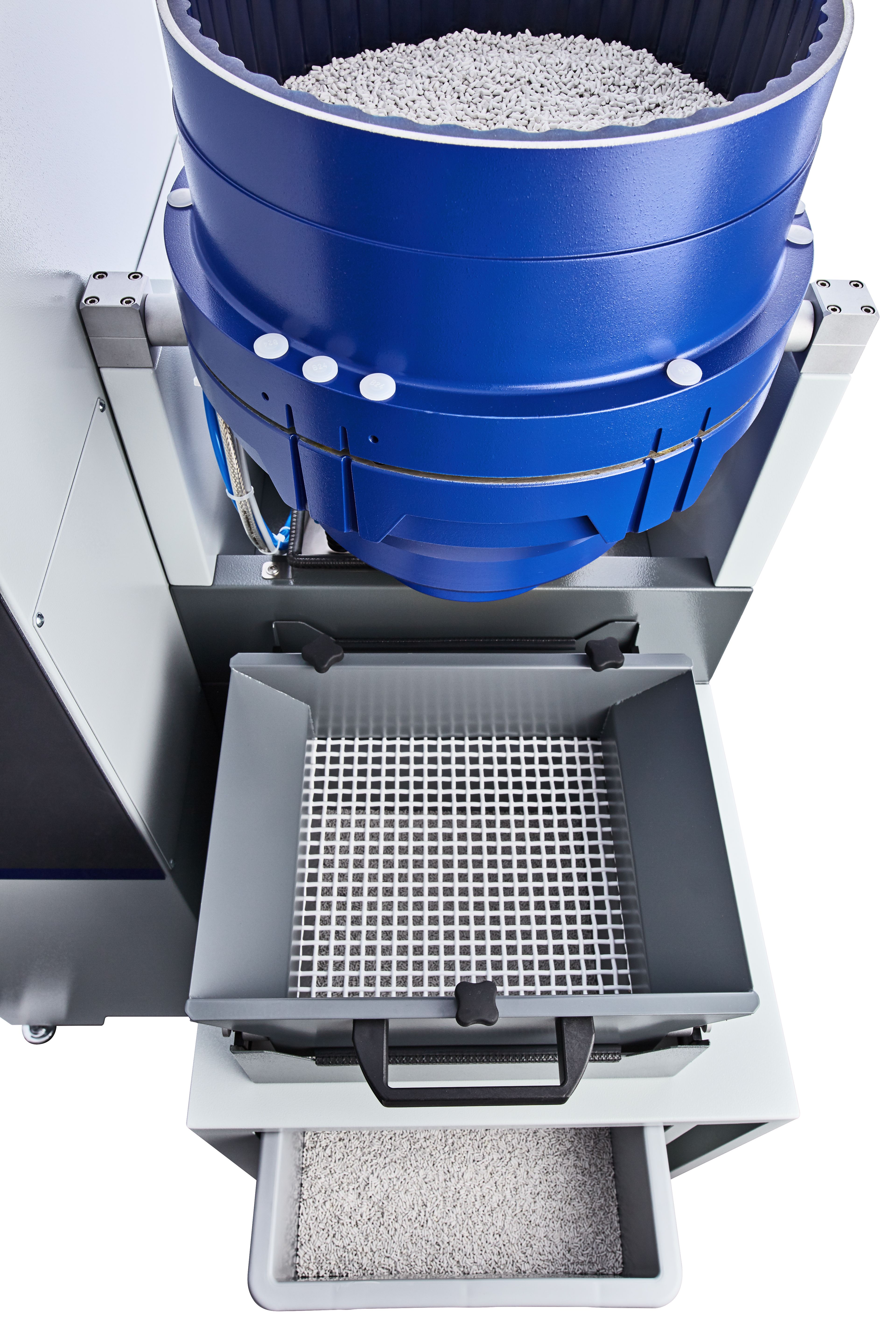

Bezpečné zpracování velmi malých dílů
Patentovaný systém spáry lze při mokrém omílání zmenšit až na nulu. Jemné díly ani velmi drobné médium se tak nezachytávají mezi kotoučem a nádobou.

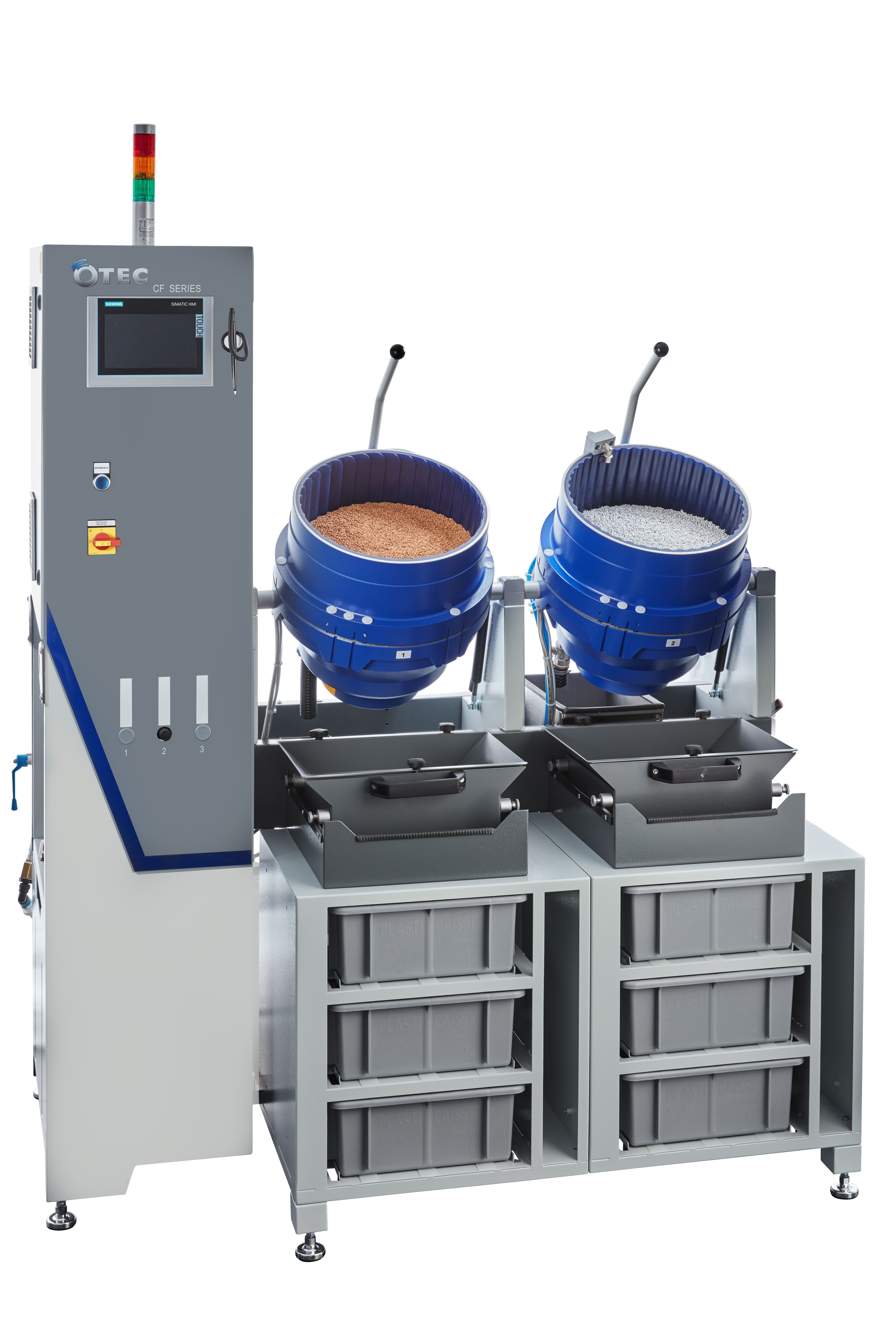

Modulární řešení pro různé kapacity
Standardní stroje mohou být vybaveny jednou až čtyřmi procesními nádobami. Systém lze rozšířit o dávkování, oplachování, separaci a automatický návrat média.
Provozní režimy
Mokré omílání
Směs vody a compoundu průběžně odvádí obroušený materiál. Výsledkem jsou čisté povrchy chráněné proti korozi.
Suché omílání
Keramický systém spáry umožňuje používat velmi jemné lešticí granuláty pro dosažení hladkého až vysoce lesklého povrchu.
Automatická separace CF MR
Po dokončení procesu se díly automaticky oddělí od média. Médium se následně vrátí zpět do procesní nádoby.
Pro koho je CF Series
Soustružnické a frézovací dílny
Rychlé odstraňování otřepů, broušení a leštění obrobků z ražení, frézování a soustružení. Šperky včetně velmi malých obrobků (Ø 0,5 mm, tloušťka 0,08 mm).
Šperkařství a klenotnictví
Vysoký lesk v hlubokých zákoutích. PLC řízení uloží programy pro různé sady šperků.
Medical implantáty
Ra < 0,02 µm bez deformace obrobků — robustní implantační materiály, keramika, umělé hmoty.
Stomatologie
Leštění akrylových plastových hmot, amorfních materiálů, skleněného porcelánu, tvrdé pryže. Odstranění otřepů + vyhlazení + leštění v jednom procesu.
Technické parametry
| Parametr | CF 1×9 | CF 2×9 | CF 3×9 | CF 4×9 | CF 1×18 | CF 2×18 | CF 3×18 | CF 4×18 | CF 1×50 | CF 2×50 | CF 3×50 | CF 4×50 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Mechanika | ||||||||||||
| Objem nádoby (l × ks)(l) | 1×9 | 2×9 | 3×9 | 4×9 | 1×18 | 2×18 | 3×18 | 4×18 | 1×50 | 2×50 | 3×50 | 4×50 |
| Průměr nádoby(mm) | 257 | 257 | 257 | 257 | 333 | 333 | 333 | 333 | 485 | 485 | 485 | 485 |
| Hmotnost(kg) | 118 | 182 | 220 | 254 | 127 | 200 | 234 | 350 | 265 | 450 | 635 | 1050 |
| Příkon(kVA) | 1,2 | 1,8 | 3,0 | 3,6 | 0,9 | 2,0 | 3,0 | 4,5 | 2,5 | 5,0 | 7,5 | 10,0 |
| Napětí(V) | 230 | 230 | 230 | 400 | 230 | 230 | 230 | 400 | 230 | 400 | 400 | 400 |
| Proces | ||||||||||||
| Dosažitelná drsnost(µm Ra) | ≤ 0,02 | ≤ 0,02 | ≤ 0,02 | ≤ 0,02 | ≤ 0,02 | ≤ 0,02 | ≤ 0,02 | ≤ 0,02 | ≤ 0,02 | ≤ 0,02 | ≤ 0,02 | ≤ 0,02 |
| Programová knihovna(programů) | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| Úložiště programů(ks) | 5 000 | 5 000 | 5 000 | 5 000 | 5 000 | 5 000 | 5 000 | 5 000 | 5 000 | 5 000 | 5 000 | 5 000 |
Nevíte, jakou variantu CF Series?
Poradíme s výběrem konkrétní konfigurace pro váš provoz. Otestujeme váš vzorek a doporučíme optimální parametry.
Videa
Podívejte se na CF Series v provozu.
Přehrát video: OTEC řešení pro aditivní výrobu
OTEC řešení pro aditivní výrobu
Od CAD modelu k hotovému výrobku - řešení finální povrchové úpravy vytištěných dílů.
Použito v praxi
Reálné aplikace a výsledky u zákazníků v praxi.
Psací potřebyŠperkařství
Lamy — finální úprava hrotů plnicích per (CF Series)
Lamy (Heidelberg)
Číst case studyMedical
Zdravotnické implantáty — vysoký lesk povrchu (CF Series)
Výrobce zdravotnických implantátů
Číst case studyOptika
Brýle — systém s nulovou mezerou pro citlivé obrobky (CF Series)
Výrobce brýlových obrub
Číst case study
