Jak vyrobit formu pro odlévání soch metodou ztraceného vosku

Výroba formy pro odlévání detailní sochy může začínat ručně vytvořeným originálem, 3D skenem existujícího díla nebo modelem navrženým přímo v počítači. Zvolený postup závisí především na velikosti sochy, požadovaném počtu kopií, materiálu odlitku a množství detailů.

U metody ztraceného vosku je potřeba rozlišovat mezi původním modelem, voskovým modelem a samotnou formou. Vosková 3D tiskárna nevytváří finální formu. Vytiskne přesný voskový model, kolem kterého se následně vytvoří jednorázová žáruvzdorná forma nebo keramická skořepina.

Co je model a co je forma

Model představuje tvar budoucího odlitku. Může být vytvořen ručně, naskenován z existující sochy nebo navržen v 3D programu.

Voskový model je jednorázová kopie budoucího kovového výrobku. Při metodě ztraceného vosku se obalí žáruvzdorným materiálem a následně se z formy odstraní.

Forma je žáruvzdorný obal, který po odstranění vosku obsahuje dutinu odpovídající budoucímu odlitku. Do této dutiny se nalije roztavený kov.

U některých výrobních postupů se navíc používá opakovaně použitelná silikonová nebo pryžová forma. Ta neslouží přímo k odlití kovu, ale k výrobě dalších voskových kopií původního modelu.

Přímý a nepřímý postup výroby

Voskový model lze připravit dvěma základními způsoby.

Přímý postup

Při přímém postupu se každý voskový model vytvoří samostatně, například pomocí voskového 3D tisku. Následně se kolem něj vytvoří jednorázová forma a model se při přípravě formy odstraní.

Tento postup je vhodný zejména pro:

• jedinečné sochy a figurky,
• zakázkovou výrobu,
• malé série,
• složité modely, které se často upravují,
• výrobky, u kterých by se nevyplatila výroba opakovaně použitelné formy.

Nepřímý postup

Při nepřímém postupu se nejprve vytvoří hlavní model a z něj například silikonová forma. Do této formy lze opakovaně vyrábět voskové kopie, z nichž každá se použije pro jeden kovový odlitek.

Tento postup dává smysl při výrobě většího počtu stejných kusů. Počáteční příprava formy je náročnější, ale následná výroba voskových kopií může být rychlejší a levnější.

1. Vytvoření nebo digitalizace původního modelu

Prvním krokem je získání přesného modelu budoucí sochy. Pokud již fyzická předloha existuje, lze ji převést do digitální podoby pomocí 3D skenování.

Kvalita skenu ovlivňuje množství detailů, které bude možné zachovat. U soch a figurek se sledují zejména:

• rysy obličeje,
• struktura vlasů a vousů,
• záhyby oděvu,
• rytiny a ornamenty,
• povrchové textury,
• drobné dekorativní prvky,
• proporce a celková geometrie.

Výsledek nezávisí pouze na rozlišení skeneru. Důležitá je také správná kalibrace, způsob snímání, vlastnosti povrchu a následné zpracování získaných dat.

Pokud fyzická předloha neexistuje, může sochař nebo 3D grafik vytvořit model přímo v digitálním sochařském programu.

2. Úprava digitálního modelu

Naskenovaná data obvykle vyžadují další zpracování. Digitální model může obsahovat chybějící místa, nežádoucí nerovnosti nebo příliš složitou geometrii.

Při úpravě lze:

• opravit chyby vzniklé při skenování,
• doplnit chybějící části,
• zvýraznit jemné povrchové detaily,
• upravit proporce,
• změnit měřítko,
• přidat nebo odstranit dekorativní prvky,
• připravit duté části,
• rozdělit model na samostatně vyráběné díly,
• zohlednit požadavky následného odlévání.

Model musí být uzavřený, bez chybných ploch a připravený pro zvolenou technologii výroby.

3. Rozdělení velké sochy na části

Malé figurky a detailní dekorativní předměty lze často vyrobit jako jeden celek. U větších soch je obvykle nutné digitální model rozdělit.

Rozdělení usnadňuje:

• 3D tisk jednotlivých částí,
• sestavení vtokové soustavy,
• vytvoření forem,
• manipulaci ve slévárně,
• kontrolu tloušťky stěn,
• odlévání a následné spojování.

Místa dělení se volí tak, aby je bylo možné po odlití spojit a povrchově upravit bez viditelných stop. U monumentálních soch se jednotlivé kovové části obvykle svařují a spoje se následně zabrousí a retušují.

4. Výroba voskového modelu

Pro přímou výrobu lze použít profesionální voskovou 3D tiskárnu. Technologie MJP nanáší modelovací a podpůrný vosk v tenkých vrstvách a umožňuje vytvářet jemné povrchové struktury, dutiny a složité geometrie.

Výhodou digitálně vytištěného voskového modelu je, že může přesně vycházet ze schválených 3D dat. Při změně velikosti nebo detailu není nutné ručně vytvářet nový originál.

Voskový tisk může nabídnout:

• dobrou reprodukci jemných detailů,
• rovnoměrný povrch,
• výrobu složitých tvarů,
• podporu dutin a převisů,
• možnost opakovat výrobu ze stejných dat,
• materiál určený pro následné odstranění z formy.

Pro odlévání je nutné používat vosk odpovídající konkrétnímu procesu. Důležité jsou jeho spalovací vlastnosti, tepelná roztažnost, rozměrová stabilita a množství zbytků po odstranění z formy.

5. Odstranění podpůrného materiálu

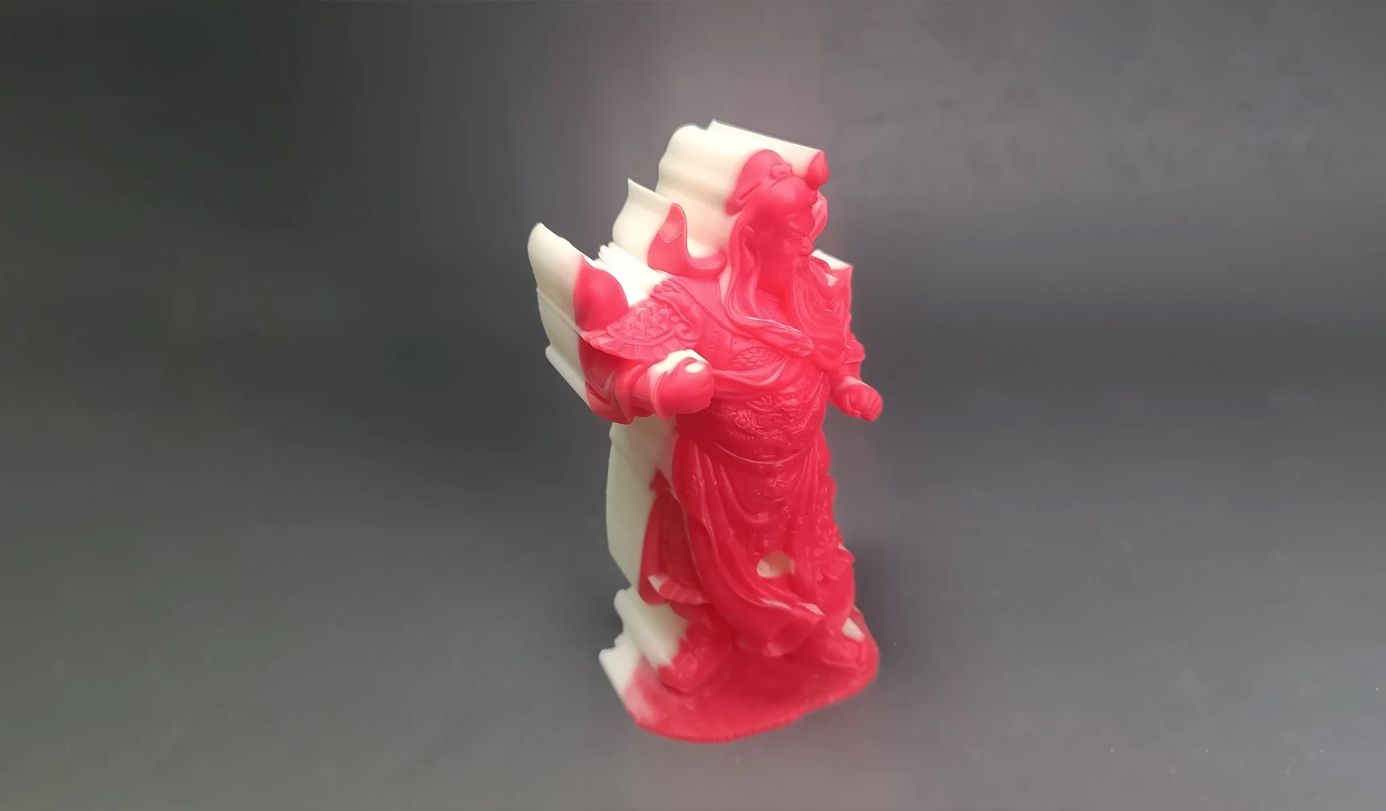

Při MJP tisku může být model obklopen světlým podpůrným voskem. Ten během výroby drží převisy, dutiny a jemné části ve správné poloze.

Po dokončení tisku se podpůrný materiál odstraní postupem předepsaným výrobcem. Podle použitého systému může jít o řízené zahřívání nebo práci s určeným čisticím prostředkem.

Při čištění je nutné zabránit změknutí, deformaci nebo poškrábání samotného modelu. Hotový voskový model se následně vizuálně a rozměrově zkontroluje.

6. Příprava vtokové soustavy

K voskovému modelu se připojí vtoky a další prvky potřebné pro vedení kovu a odvod vzduchu. Jejich správné rozmístění ovlivňuje úplnost odlití, proudění kovu i vznik vad.

U menších výrobků lze více voskových modelů sestavit do společné soustavy. U větších částí soch se vtokový systém navrhuje individuálně podle geometrie, tloušťky stěn, použité slitiny a způsobu odlévání.

Návrh vtokové soustavy by měl provádět zkušený slévárenský technolog.

7. Vytvoření žáruvzdorné formy

Připravený voskový model s vtokovou soustavou se obalí materiálem, který odolá teplotě roztaveného kovu.

U menších modelů lze použít vhodnou žáruvzdornou formovací hmotu. U větších nebo složitějších odlitků se kolem voskového modelu postupně vytváří keramická skořepina.

Při tvorbě keramické skořepiny se nanáší více vrstev keramického materiálu. První vrstvy musí přesně zachytit povrchové detaily, zatímco další vrstvy zajišťují potřebnou pevnost celé formy.

Konkrétní formovací systém se volí podle:

• velikosti odlitku,
• použité slitiny,
• tloušťky stěn,
• členitosti povrchu,
• požadované kvality,
• vybavení slévárny.

Běžná dekorativní sádra není automaticky vhodná pro odlévání kovů. Použitá hmota musí být určená pro konkrétní slévárenský proces a teplotní zatížení.

8. Odstranění vosku a příprava formy

Po vytvrzení formy se voskový model odstraní řízeným tepelným procesem. Vosk opustí formu a zanechá uvnitř dutinu odpovídající tvaru budoucí sochy.

Forma se následně tepelně zpracuje podle požadavků použitého materiálu a slitiny. Tím získá potřebnou pevnost a odstraní se zbytky modelovacího materiálu a vlhkost.

Nesprávně zvolený vosk nebo nevhodný proces mohou způsobit zbytky ve formě, její popraskání nebo vady výsledného odlitku. Proto je důležité sladit tiskový materiál s technologií konkrétní slévárny.

9. Odlití kovu

Připravená forma se použije k odlití zvolené slitiny. Kov vyplní dutinu vytvořenou po odstraněném voskovém modelu a po ztuhnutí převezme jeho tvar i povrchové detaily.

Odlévání roztavených kovů, manipulace s pecemi a předehřátými formami představují závažná bezpečnostní rizika. Tyto operace musí probíhat v profesionálně vybavené slévárně a provádět je má kvalifikovaná obsluha.

10. Odstranění formy a dokončení sochy

Po ztuhnutí a ochlazení odlitku se jednorázová forma odstraní. Následuje oddělení vtokové soustavy, očištění povrchu a kontrola případných vad.

Podle požadovaného výsledku může dokončení zahrnovat:

• broušení,
• svařování jednotlivých částí,
• retušování spojů,
• opravu drobných povrchových vad,
• leštění,
• tryskání,
• patinování,
• nanesení ochranné povrchové vrstvy.

Právě dokončovací práce často rozhodují o výsledném vzhledu uměleckého odlitku.

Tradiční forma, nebo přímý voskový 3D tisk?

Tradiční silikonové formování a digitální voskový tisk nejsou vzájemně vylučující postupy. Každý se hodí pro jinou situaci.

Silikonová forma dává smysl, pokud již existuje kvalitní původní model a je potřeba vyrobit větší počet stejných voskových kopií.

Přímý voskový 3D tisk je vhodný pro jedinečné výrobky, malé série a modely, které se často upravují. Umožňuje také pracovat přímo s digitálními daty bez výroby opakovaně použitelné meziformy.

V praxi lze oba postupy kombinovat. Například hlavní model může vzniknout digitálně a 3D tiskem, zatímco pro sériovou výrobu voskových kopií se z něj následně vytvoří silikonová forma.

Kdy dává smysl externí výroba voskového modelu

Profesionální 3D skenery a voskové MJP tiskárny představují významnou investici. Kromě pořizovací ceny je potřeba počítat s materiály, údržbou, obsluhou a přípravou tiskových dat.

Pro umělce, menší studia a provozy s nepravidelnou výrobou může být výhodnější objednat digitalizaci nebo tisk voskového modelu externě. Vlastní zařízení dává větší smysl při pravidelném využití, potřebě rychlých úprav a dostatečném objemu výroby.

Nejčastější otázky

Vytiskne 3D tiskárna přímo formu pro odlévání sochy?

Vosková 3D tiskárna obvykle vytiskne jednorázový voskový model, nikoli finální formu. Žáruvzdorná forma nebo keramická skořepina se vytvoří až kolem tohoto modelu.

Existují také technologie pro přímý 3D tisk forem, ale jde o jiný výrobní postup a jiné zařízení.

Lze pomocí 3D tisku vyrobit velkou sochu?

Ano, ale velký model je zpravidla nutné rozdělit na menší části. Ty se vytisknou, odlijí a následně spojí. Umístění spojů je potřeba zohlednit již při přípravě digitálního modelu.

Je 3D skenování nutné?

Není. Pokud fyzická předloha existuje, může 3D skenování výrazně urychlit její digitalizaci. Model ale může vzniknout také přímo v CAD nebo digitálním sochařském programu.

Je voskový 3D tisk vhodný pro sériovou výrobu?

Ano, ale ekonomická výhodnost závisí na počtu kusů. Pro unikátní výrobky a malé série může být výhodný přímý tisk každého modelu. Při velkém počtu stejných kusů může být efektivnější vytvořit opakovaně použitelnou silikonovou formu pro výrobu voskových kopií.

Jak ověřit kvalitu před odléváním?

Voskový model je vhodné zkontrolovat vizuálně a rozměrově. U nové technologie nebo složitého výrobku je vhodné provést zkušební tisk a následné testovací odlití ve spolupráci s konkrétní slévárnou.

Advantage-FL může pomoci s výběrem technologie a přípravou testovacího voskového modelu podle vlastních 3D dat.
