Jak bezpečně sundat 3D výtisk?

Sundání hotového modelu ze stavební podložky je jedním z posledních kroků 3D tisku. Právě v této chvíli však může dojít k prasknutí dílu, deformaci jeho základny, poškození povrchu nebo poranění obsluhy.

Bezpečný postup závisí na technologii tisku, použitém materiálu a typu stavební podložky. Jinak se pracuje s termoplastem, jinak s voskovým modelem a jinak s výtiskem pokrytým nevytvrzenou fotopolymerní pryskyřicí.

Co zkontrolovat před sundáním výtisku

Před zahájením práce vždy počkejte na dokončení tiskové úlohy a ujistěte se, že se tiskárna již nepohybuje. Zkontrolujte také teplotu podložky, tiskové komory a samotného modelu.

Pokud je podložka vyjímatelná, vyjměte ji způsobem doporučeným výrobcem a položte ji na stabilní pracovní plochu. Výtisk se nepokoušejte strhnout silou ani s ním prudce neotáčejte.

Při použití špachtle nebo škrabky:

• pracujte na stabilní a neklouzavé ploše,
• držte ruce mimo dráhu nástroje,
• směřujte ostří vždy od těla,
• používejte pouze nástroj vhodný pro daný povrch,
• podle rizika používejte rukavice a ochranné brýle.

Návod výrobce konkrétní tiskárny a podložky má vždy přednost před obecným postupem.

Proč způsob sundání závisí na technologii tisku

Jednotlivé technologie vytvářejí modely z různých materiálů a používají odlišný způsob přilnutí ke stavební podložce.

FDM tisk nanáší roztavený termoplast, který přilne k zahřátému povrchu. Voskový MJP tisk vytváří model postupným nanášením roztaveného vosku. U DLP nebo SLA tisku se na kovové platformě vytvrzuje tekutá fotopolymerní pryskyřice.

Neexistuje proto jeden univerzální postup vhodný pro všechny 3D výtisky.

Jak sundat výtisk z FDM tiskárny

U FDM tiskáren je přilnutí první vrstvy zpravidla výrazně ovlivněné teplotou podložky. Po jejím ochlazení se podložka a vytištěný materiál smršťují rozdílnou rychlostí, čímž se spojení přirozeně uvolňuje.

Nechte podložku vychladnout

Po dokončení tisku nechte podložku i výtisk vychladnout. U řady materiálů se model po dosažení pokojové teploty uvolní sám nebo jej lze sejmout pouze mírným tlakem.

Strhávání dílu z horké podložky může poškodit povrch, zdeformovat základnu modelu nebo zkrátit životnost tiskového plátu.

Využijte pružnou podložku

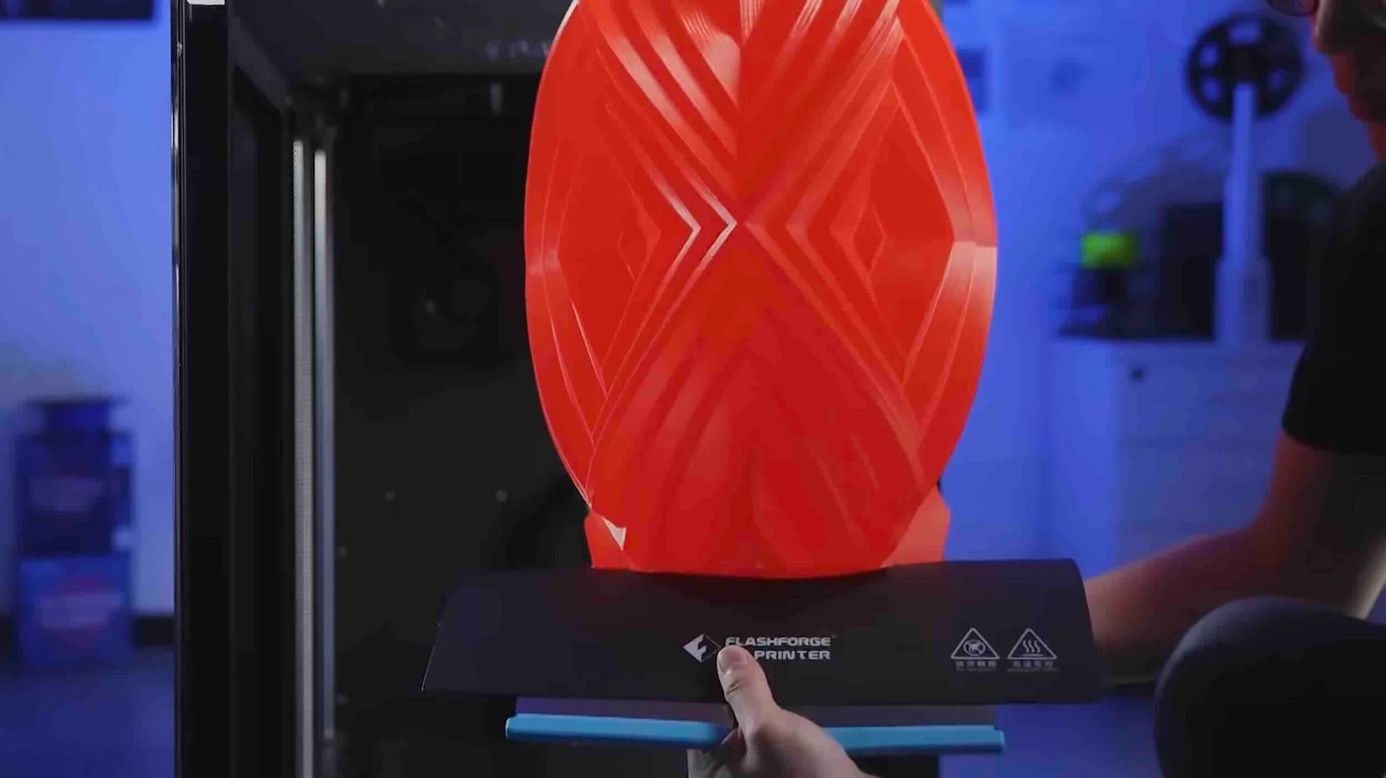

Pokud tiskárna používá vyjímatelný pružný plát, sejměte jej podle návodu výrobce. Po vychladnutí jej mírně prohněte tak, aby se okraje výtisku začaly oddělovat.

Plát neohýbejte prudce ani více, než umožňuje jeho konstrukce. Nadměrné prohnutí může poškodit tiskový povrch nebo deformovat tenké díly.

Špachtli používejte pod nízkým úhlem

Pokud výtisk stále drží, zasuňte vhodnou špachtli pod okraj jeho základny. Nástroj veďte téměř rovnoběžně s podložkou a používejte plynulý, kontrolovaný tlak.

Nepáčte model prudkým pohybem vzhůru. Výtisk se může náhle uvolnit a nástroj může sklouznout směrem k ruce nebo tělu.

Pozor na PETG a citlivé povrchy

Některé materiály, zejména PETG, mohou k určitým hladkým povrchům přilnout velmi silně. Například u hladkého PEI může být potřeba použít separační vrstvu nebo jiný typ tiskového plátu již před zahájením tisku.

Pokud se výtisky opakovaně sundávají obtížně, problém nemusí být v technice sejmutí. Příčinou může být příliš nízko nastavená první vrstva, nevhodná kombinace materiálu a podložky nebo chybějící separační vrstva.

Jak sundat voskový 3D model

Voskové modely používané ve šperkařství a investičním odlévání jsou citlivé na teplotu i mechanické namáhání. Jemné části, tenké stěny a filigránové struktury lze snadno ohnout nebo ulomit.

Použijte řízené zahřátí podložky

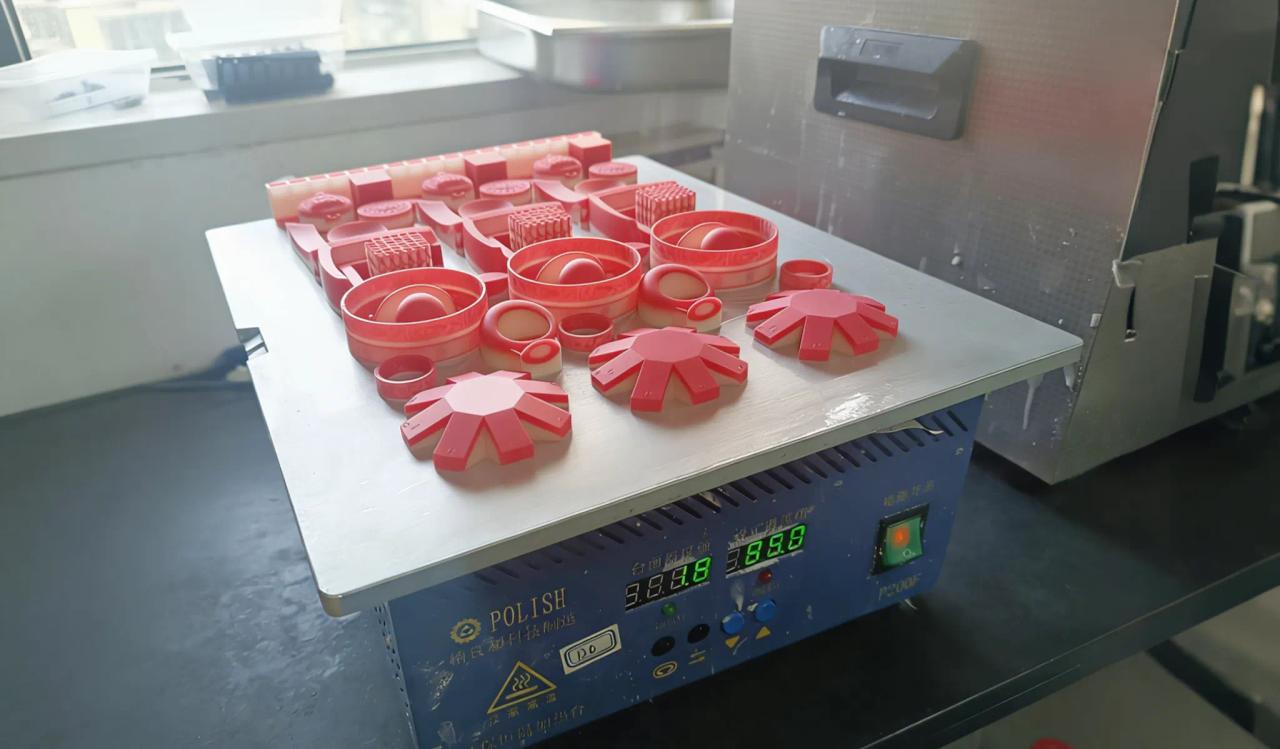

Po dokončení tisku vyjměte stavební podložku způsobem předepsaným výrobcem. Podložku umístěte na zařízení určené ke kontrolovanému zahřívání a použijte teplotu stanovenou pro konkrétní tiskárnu a materiál.

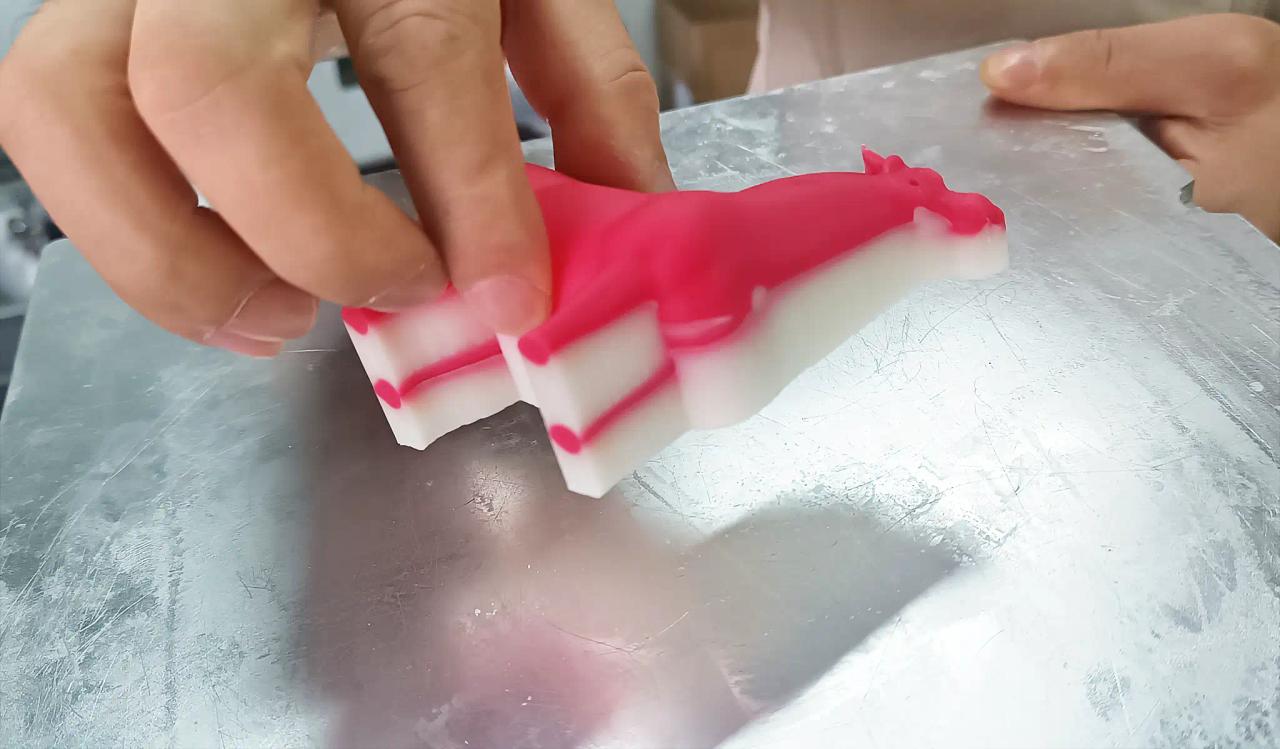

Cílem není zahřát celý model, ale pouze mírně změkčit jeho kontaktní vrstvu u podložky. Jakmile se spojení uvolní, model opatrně sejměte bez kroucení a nadměrné síly.

Nepoužívejte otevřený plamen, nekontrolovaný zdroj tepla ani příliš vysokou teplotu. Voskový model by mohl změknout, zdeformovat se nebo ztratit jemné detaily.

Chlazení používejte pouze podle návodu výrobce

U některých systémů může k oddělení pomoci řízené ochlazení a rozdílná tepelná roztažnost vosku a kovové podložky. Tento postup ale není vhodný pro všechny materiály.

Příliš rychlé nebo intenzivní ochlazení může zvýšit křehkost vosku a způsobit popraskání jemných částí. Chlazení proto používejte pouze tehdy, pokud jej doporučuje výrobce konkrétního stroje a materiálu.

Jak sundat resinový výtisk z DLP nebo SLA tiskárny

Výtisky z DLP a SLA tiskáren jsou po dokončení tisku stále pokryté nevytvrzenou fotopolymerní pryskyřicí. Při manipulaci proto používejte vhodné chemicky odolné rukavice a podle rizika také ochranné brýle.

Zabraňte kontaktu nevytvrzené pryskyřice s pokožkou a řiďte se bezpečnostním listem konkrétního materiálu.

Bezpečný postup sundání resinového výtisku

Vyjměte stavební platformu podle návodu tiskárny a nechte přebytečnou pryskyřici odkapat způsobem předepsaným výrobcem. Platformu následně umístěte na stabilní pracovní plochu chráněnou proti znečištění.

Pod okraj základny modelu zasuňte určenou špachtli pod nízkým úhlem. Tlačte plynule a ve směru od těla, dokud se model neuvolní.

Vyhněte se prudkému páčení. Křehké modely mohou prasknout a malé části nebo podpory mohou po uvolnění odletět. Právě proto je při této práci vhodná ochrana očí.

Po sejmutí pokračujte v čištění a následném vytvrzení modelu podle pokynů výrobce pryskyřice.

Co dělat, když výtisk stále drží

Pokud se model neuvolní při mírném a kontrolovaném tlaku, nepřidávejte okamžitě větší sílu. Nejprve zkontrolujte, zda:

• podložka dostatečně vychladla,
• používáte správný nástroj,
• lze vyjmout nebo mírně prohnout tiskový plát,
• výrobce nepředepisuje zvláštní postup,
• není první vrstva nastavená příliš nízko,
• je materiál vhodný pro použitý povrch.

Opakované problémy se sundáváním výtisků často ukazují na nesprávné nastavení první vrstvy nebo nevhodnou přípravu podložky.

Jak pečovat o podložku po sejmutí výtisku

Po odstranění modelu zkontrolujte, zda na podložce nezůstaly části materiálu, raftu nebo podpěr. Zbytky odstraňte nástrojem a čisticím prostředkem určeným pro daný povrch.

Nepoužívejte kovovou škrabku na povrchy, které by mohla poškrábat. Podložku také nečistěte rozpouštědlem, dokud si neověříte jeho kompatibilitu s konkrétní povrchovou úpravou.

Před dalším tiskem musí být podložka čistá, suchá a bez poškození.

Shrnutí bezpečného sundání 3D výtisku

U FDM tisku obvykle pomůže úplné vychladnutí a případné prohnutí pružného plátu. Voskové modely vyžadují šetrnou manipulaci a kontrolovanou změnu teploty podle pokynů výrobce. Resinové výtisky se sundávají vhodnou špachtlí při použití ochranných pomůcek.

Ve všech případech platí, že plynulý pohyb a správně zvolený postup jsou bezpečnější než hrubá síla. Pokud se model nechce uvolnit, je lepší zkontrolovat nastavení tisku a doporučení výrobce než riskovat poškození výtisku, podložky nebo zranění obsluhy.
