Co způsobuje vlnkové textury při 3D tisku šperkařského vosku?

Povrch voskového modelu má přímý vliv na množství práce potřebné po odlití. Jemné nerovnosti, které na vosku působí nenápadně, se mohou přenést do kovového dílu a zvýšit nároky na broušení, leštění a další dokončovací operace.

Mezi časté povrchové nedokonalosti patří pravidelné kruhové nebo zvlněné stopy označované jako „water ripple“. Tento název popisuje jejich vzhled, nikoliv jednu přesně definovanou technickou závadu. Podobná textura může vzniknout kombinací několika vlivů, od vrstveného principu 3D tisku přes kvalitu dat až po pohyb tiskové hlavy a vlastnosti materiálu.

Co jsou vlnkové textury?

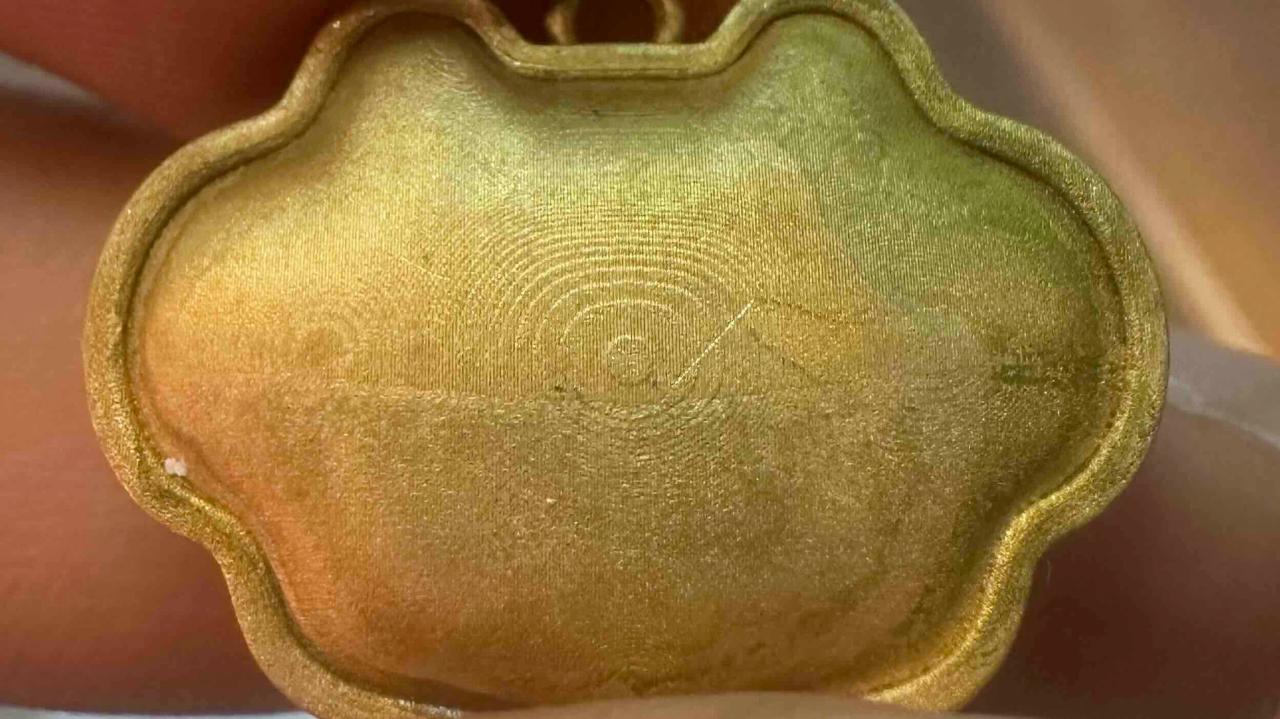

Vlnkové textury se projevují jako pravidelné linky, soustředné kruhy, pásy nebo jemné změny lesku na povrchu modelu. Nejvíce jsou viditelné pod přímým nebo bočním světlem, zejména na hladkých a zakřivených plochách.

Je důležité rozlišit několik typů stop:

• schodovitost vznikající skládáním jednotlivých vrstev,
• stopy odpovídající tiskovým drahám,
• pravidelné pruhy způsobené pohybem stroje,
• lokální nerovnosti související s nanášením materiálu,
• hrany nebo plošky pocházející z nedostatečně jemného 3D modelu.

Jednotlivé vady mohou vypadat podobně, ale jejich odstranění vyžaduje odlišný postup.

Proč jsou vlnky nejvíce viditelné na zakřivených plochách?

Digitální model popisuje zakřivenou plochu jako spojitou geometrii. 3D tiskárna ji však vytváří z jednotlivých vrstev a tiskových bodů.

Na svislé stěně se hranice mezi vrstvami překrývají téměř ve stejné poloze. Na šikmé nebo zakřivené ploše je každá následující vrstva mírně posunuta. Výsledkem mohou být drobné stupně, které se pod určitým osvětlením projeví jako souvislé vlnky nebo vrstevnice.

Viditelnost tohoto jevu ovlivňuje:

• tloušťka vrstvy,
• sklon a poloměr zakřivení,
• orientace modelu při tisku,
• rozlišení v rovině XY,
• způsob výpočtu tiskových drah,
• kvalita povrchu vstupního 3D modelu.

Menší tloušťka vrstvy může schodovitost omezit, sama však neodstraní vady způsobené pohybem stroje, daty nebo nerovnoměrným nanášením vosku.

Nejčastější příčiny vlnkových textur

Tloušťka vrstvy a orientace modelu

Čím výrazněji je plocha nakloněná vůči směru tisku, tím více se na ní může projevit vrstvený princip výroby. Stejný model proto může mít v různých orientacích odlišnou kvalitu povrchu.

Velmi malá tloušťka vrstvy vytváří jemnější přechody, prodlužuje však dobu tisku a nemusí vyřešit ostatní zdroje nerovností.

Nedostatečně jemná síť 3D modelu

Při převodu CAD modelu do formátu STL nebo jiného síťového formátu se zakřivené plochy skládají z trojúhelníků. Pokud je síť příliš hrubá, může se hladká plocha změnit na soustavu drobných plošek.

Taková vada nevzniká v tiskárně. Je obsažena už ve vstupních datech a tiskárna ji pouze reprodukuje. Před tiskem je proto potřeba zkontrolovat jemnost sítě a náhled jednotlivých vrstev.

Tiskové dráhy a jejich přechody

Tisková hlava se během výroby pohybuje po vypočítaných drahách a v přesně stanovených okamžicích nanáší materiál. Změny rychlosti, směru nebo načasování mohou vytvořit opakující se strukturu odpovídající pohybu tiskové hlavy.

Na rozsáhlé hladké ploše se podobné odchylky projeví výrazněji než v členitém ornamentu, kde je povrchová textura opticky méně nápadná.

Mechanické vibrace a vůle

Pohyb tiskové hlavy, motorů a dalších částí stroje vytváří dynamické síly. Pokud konstrukce, vedení nebo podklad stroje nejsou dostatečně stabilní, mohou vzniknout vibrace a drobné polohové odchylky.

Jejich projev bývá pravidelný a může se opakovat ve stejném směru nebo rozestupu. Samotný vzhled povrchu ale obvykle nestačí k tomu, aby byly vibrace označeny za jedinou příčinu.

Nestabilní nanášení materiálu

Kvalitu povrchu ovlivňuje také chování vosku při průchodu tiskovou hlavou a po dopadu na předchozí vrstvu. Význam mají zejména:

• teplota a viskozita materiálu,
• stav a čistota trysek,
• velikost a tvar nanášených kapek,
• přesnost časování,
• rovnoměrnost dávkování,
• teplotní podmínky v tiskovém prostoru.

Pokud se množství nebo poloha materiálu mění, mohou na povrchu vzniknout pruhy, rozdíly v lesku nebo lokální nerovnosti.

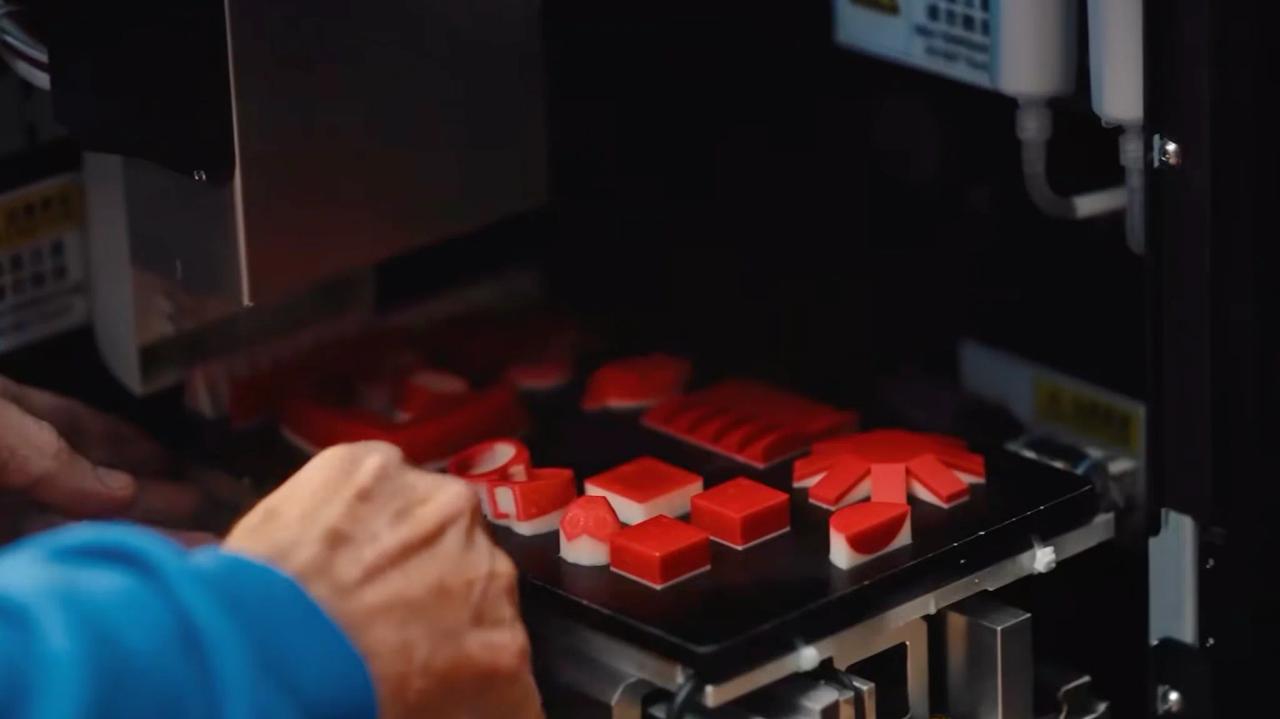

Kalibrace tiskové hlavy a platformy

Nesprávná kalibrace může způsobit rozdíly mezi jednotlivými částmi tiskové plochy nebo mezi průchody tiskové hlavy. Vada se pak může měnit podle umístění modelu na platformě.

Pokud stejný model vychází v různých částech tiskové plochy rozdílně, je vhodné zkontrolovat nivelaci, kalibraci, stav tiskové hlavy a doporučené servisní postupy.

Jak určit pravděpodobnou příčinu?

Při diagnostice je užitečné sledovat, zda se vada opakuje a jak reaguje na změnu podmínek.

Pokud se textura mění po otočení modelu, pravděpodobně souvisí s orientací, vrstvami nebo tiskovou drahou.

Pokud se pravidelné stopy objevují ve stejném směru na různých modelech, může být příčina v pohybovém systému, vibracích nebo tiskové hlavě.

Pokud je nerovnost viditelná už v náhledu sítě nebo jednotlivých vrstev, pochází pravděpodobně ze vstupního modelu nebo jeho exportu.

Pokud se problém objevuje pouze na určité části platformy, je vhodné prověřit kalibraci a rovnoměrnost nanášení materiálu.

Pokud se vada mezi jednotlivými tisky nepravidelně mění, může souviset s materiálem, teplotou, tryskami nebo provozním stavem tiskárny.

Jak vlnkové textury omezit?

Zkontrolujte vstupní data

Zakřivené plochy by měly být exportovány s dostatečně jemnou sítí. Současně je potřeba zkontrolovat, zda model neobsahuje chyby, překrývající se plochy nebo nežádoucí hrany.

Upravte orientaci modelu

Změna úhlu může přesunout vrstevnice mimo pohledovou plochu nebo snížit jejich viditelnost. Vhodná orientace musí zároveň respektovat podpory, dobu tisku a riziko deformace jemných částí.

Zvolte odpovídající tiskový režim

Pro modely s rozsáhlými hladkými a zakřivenými plochami může být vhodný režim s menší tloušťkou vrstvy. U velmi členitých modelů nemusí být rozdíl stejně výrazný.

Dodržujte kalibraci a údržbu

Pravidelná kontrola tiskové hlavy, trysek, platformy a pohybového systému pomáhá zachovat opakovatelnost nanášení materiálu. Servisní kroky je vždy potřeba provádět podle pokynů výrobce konkrétního zařízení.

Udržujte stabilní provozní podmínky

Tiskárna by měla stát na pevném a rovném podkladu mimo zdroje otřesů. Důležité je také dodržovat doporučenou teplotu a vlhkost pracovního prostředí a používat materiál ve správném provozním stavu.

Porovnávejte testovací výtisky

Pro ověření změny je vhodné tisknout stejný testovací model a měnit vždy pouze jeden parametr. Jinak nelze spolehlivě určit, která úprava skutečně pomohla.

Proč nelze všechny stopy jednoduše odstranit ručně?

Voskové modely mohou obsahovat tenké stěny, drobné krapny, rytý text, filigrán nebo mikropavé struktury. Intenzivní ruční opracování může tyto prvky zaoblit, zeslabit nebo úplně odstranit.

Úběr materiálu může rovněž změnit rozměry lůžek pro kameny a dalších funkčních prvků. Cílem proto není vytvořit nekvalitní model a následně jej celý opravovat, ale omezit vznik povrchových vad už při přípravě dat a tisku.

Jak se kvalita voskového modelu projeví na odlitku?

Povrch voskového modelu se během výroby formy reprodukuje. Výrazné vrstevnice nebo vlnky se proto mohou objevit také na kovovém odlitku a zvýšit množství dokončovacích operací.

Míra přenosu závisí na celém procesu, včetně zaformování, vypalování, lití a následného opracování. Samotná vlnková textura proto automaticky neznamená neúspěšný odlitek, ale může prodloužit jeho dokončování a zhoršit zachování jemných detailů.

Závěr

Vlnkové textury při 3D tisku šperkařského vosku nemají vždy jedinou příčinu. Mohou vzniknout kombinací vrstveného principu tisku, orientace modelu, kvality dat, tiskových drah, vibrací, kalibrace i vlastností materiálu.

Úspěšná diagnostika začíná porovnáním vzhledu vady, jejího směru, opakovatelnosti a umístění. Teprve potom má smysl měnit orientaci, tiskový režim, nastavení nebo servisní stav zařízení.
